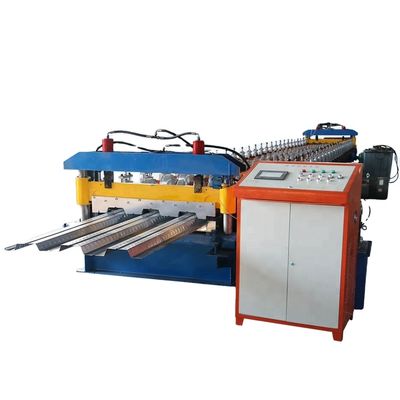

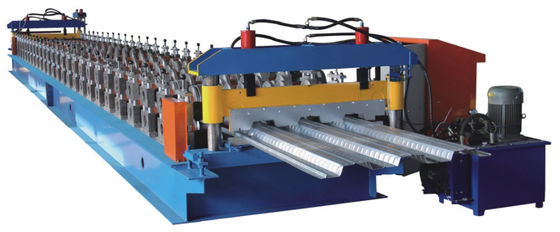

ISO-Metaalblad die Machine 5m/min voor Vloerdek vormen
De introductie van materiaal
| 1 |
Geschikt materiaal
|
kleurenstaalplaat of gegalvaniseerd blad |
| 2 |
Dikte van grondstof |
0.81.2mm |
| 3 |
De capaciteit van de Uncoilerlading |
5000kg (kan tot 10ton zijn gestegen) |
| 4 |
Het werk snelheid |
12-15m/min |
| 5 |
Voltage |
380V, 3phase, 50Hz of vanaf de eisen van de klant |
| 6 |
Machtsvereiste |
Hoofdmotormacht: 18.5KW (hang van definitief ontwerp af)
Hydraulische postmacht: 5.5KW (hang van definitief ontwerp af)
|
| 7 |
Controlerend systeem |
Mitsubishi-PLC & convertor |
| 8 |
De grootte van de machine |
ongeveer 28m*1.5m*1.6m (hang van definitief ontwerp af) |
Technische beschrijvingen
Hand binnen strakke decoiler
a. rol binnendiameter 450mm550mm
b. maximumbreedte van het rollen van 1200mm
c. maximumgewicht van lading 5000kg

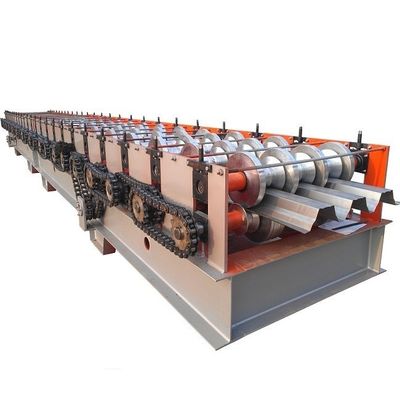

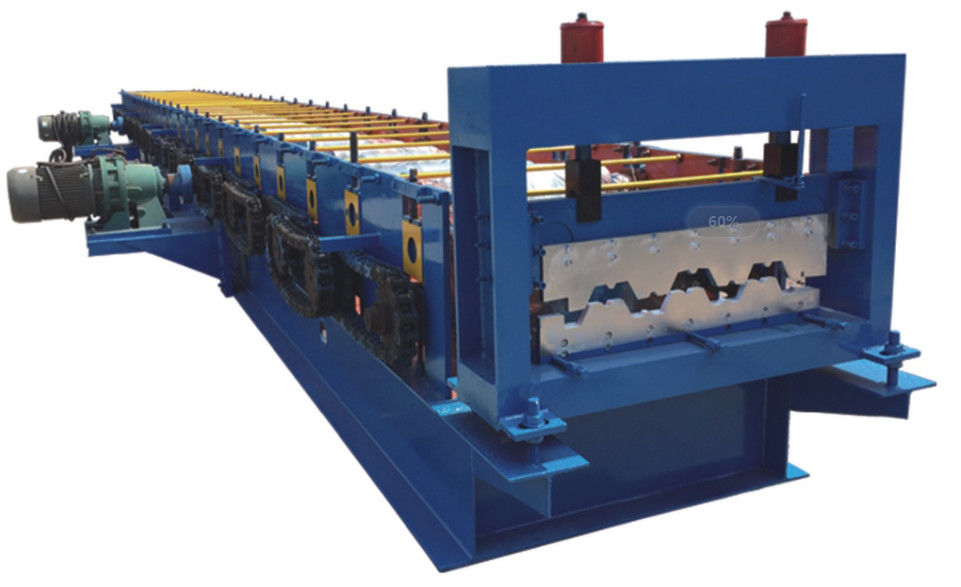

Hoofd het vormen zich machine
a. het aantal van het vormen van stappen hangt van de machine af
b. materiaal van shaft45#-staal. Buitendiameter90mm
c.main motor power3kw
d. De snelheid van zich het vormen: 8-10/min
Hydraulische snijder
a. materiaal van blad: Cr12 vorm staal gedoofde treatment60-62
b. scherp systeem: keur geavanceerde hydraulische aandrijving, na het vormen van automatische besnoeiing goed,
geen vervorm, geen het verspillen, hoog veilige factor. (het knipsel van het hoofdmotoreinde)
Het elektrocontrolesysteem
a. Het Merk van vertoning: Taida
b. De belangrijkste computer (PLC): Tai Da DVP14
Hydraulisch systeem
a. De goedkeuring ging hydraulisch systeem van Tai Wan vooruit
b. Macht: 3kw
Het materiaal die, pakket met een laag bedekken
a. de deklaag keurt internationale algemene schaduw-gids goed
b.The pakket: eenvoudig waterdicht pakket.
De vervangstukken van het materiaal
a. het element van het gemakkelijke beschadigen: schakelaar conk: 2 eenheid, zekering: 4 reeks
b. hydraulisch omhoog verzegelend kussen: 1set
c. Boutmoersleutel: 1 reeks
Nota voor gebruik en onderhoud
1) v3o3or gebruik, moet u controleren of alle verbindingen regelmatig zijn, of bouten
en de noten zijn tightinstallation.when-begin de machine, moet u daar ervoor zorgen
zijn genoeg smeringsolie in het geval.
2) wanneer zou het begin machine het opdragen, de machine nutteloos moeten in werking stellen, toen
controle het zorgvuldig zoals lawaai, trilling en of het olievenster werkt
regelmatig, of elke coördinatie van de delenbeweging.
3) U moet macht afsnijden wanneer de vorm installeer, de motorriem beweeg en
het grote toestel met de hand, draait de werkbank en zorgt de dia tot het hoogste punt ervoor.
