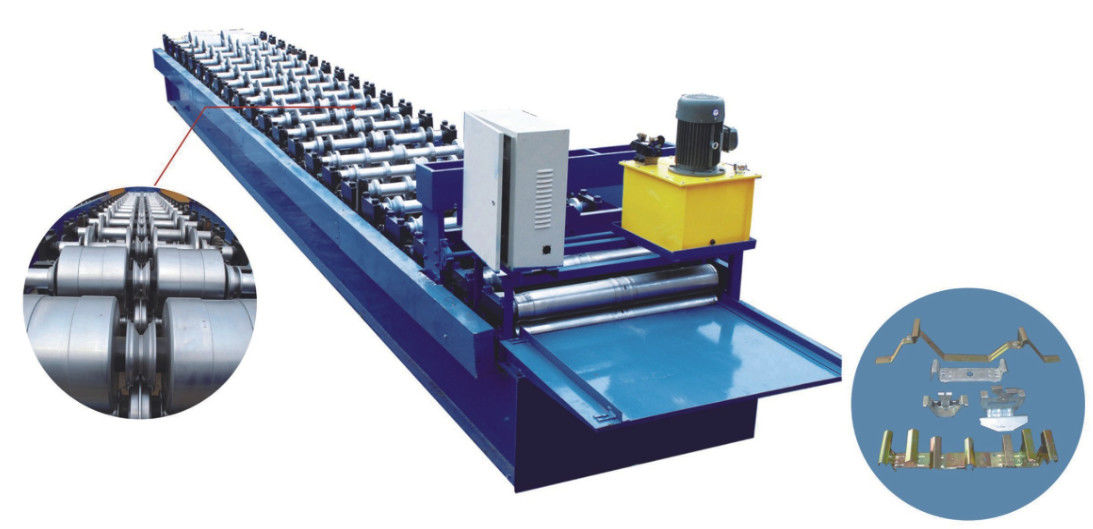

JCH-het Broodje die van het Kleurenstaal het Staallassen vormen van de Machine5.5kw H Vorm

JCH-het Broodje die van het Kleurenstaal het Staallassen vormen van de Machineh Vorm

1. De grafiek van de productiestroom:

De V.N.-coiler-het voeden-het nivelleren-Broodje het vormen zich-Besnoeiing aan lengte-Eindproduct

2. Profieltekening van 470 JCH tegel

3. Specificatie van broodje die machine vormen

Parameters:

(1) materiaal van kader: 36# van het de vormstaal van „H“ het lassen

(2) dikte van middenplaat: 14mm
(3) stap van rol: 17 stappen
(4) diameter van schacht (stevige schacht): 70mm
(5) materiaal van schacht (stevige schacht): (hoogwaardige) 45#-Staal, het doven en het aanmaken behandeling
(6) materiaal van rol: Koolstof structureel staal
(7) behandeling van rol: de gedoofde en aangemaakte behandeling, chromize hard met een laag bedekte 0.050.07mm
(8) drijf type die van broodje machine vormen: aandrijving door ketting
(9) ketting: 25.4mm (hoogwaardig)
(10) Dragend: 6210 (hoogwaardig)
(11) Reductiemiddel: 5# cirkelvormig (hoogwaardig) reductiemiddel
(12) Vermogen van hoofdmotor: 5.5KW
(13) Voltage: 380V/50Hz/3phase
(14) de macht van de Frequentieconvertor: 5.5KW
(15) Lijnsnelheid: ongeveer 8 m/min
(16) Oliepomp van hydraulische post: (de hoogwaardige) pomp van de toestelolie
(17) Hydraulisch knipsel: snijden gecontroleerd door PLC
(18) Nauwkeurigheid van knipsel: +/- 2mm
(19) Scheermesjesmateriaal: Cr12, die 58-62 ° doven.
(20) Verschijningsgrootte die van leiding machine vormen: 7.3m

(21) elektrisch gecontroleerd systeem: volledige die machine door PLC wordt gecontroleerd
(22) PLC: DELTA (TAIWAN)

Geïnspecteerd door de Verkopers

Na de voltooiing van de productie en het assembleren van het materiaal, zullen wij testen

machines en het opdragen in de workshop.
